E960B是測量孔的完美測量系統，憑借無線探測器和多功能支架，使同心度測量更加簡單方便。采用點激光PSD技術，有效測量距離為40m，精度為0.001mm，標配產品可測量直線度及孔同心度，增加配件可擴展更多測量，IP67的設計。 ? 測量全孔和半孔 ? 多點測量 ? 橢圓度測量 ? 適合計算波紋（短和長）,應用于往復式壓縮機曲軸孔、十字滑道同心度測量，透平機隔板同心度測量。

一、  儀器基本測量功能
  u 往復式壓縮機曲軸孔、十字滑道同心度測量
  u  透平機隔板同心度測量
  u  含有一點法、二點法、三點法直線度測量程序
  u 含有四點法同心度測量程序（與拉鋼絲測量一樣）
  u 含有多點測量程序（能測量孔的橢圓度）
  u 含有軸對中測量程序，可以升級做軸對中
二、激光發射器和接收器
  u HUB+3爪卡盤裝置有三個帶磁力的剛性支撐桿，直接安裝在設備的孔上，可以迅速完成安裝，通過調整激光的上下、左右的位移和角度，使激光快速對準孔系中心

  u  接收器含有自定心裝置，能快速準確測量隔板同心度

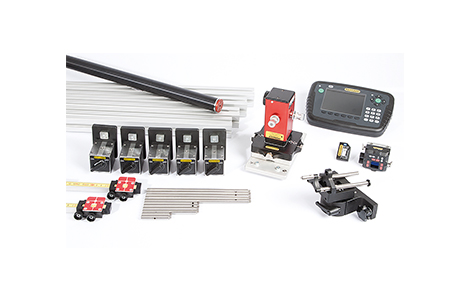

三、主要配置清單
   u   主機顯示器E51
   u  激光探測器E7
   u  激光發射器D75
   u  激光發射器安裝工裝
   u 藍牙
   u  同心度自定心安裝工裝
   u  壓縮機孔探測器安裝工裝

1. 接收器和顯示器

u 測量精度：0.001mm

u 測量距離：40m

u 操作界面：彩屏，中文

u 連接方式：藍牙

u 能存儲和打印

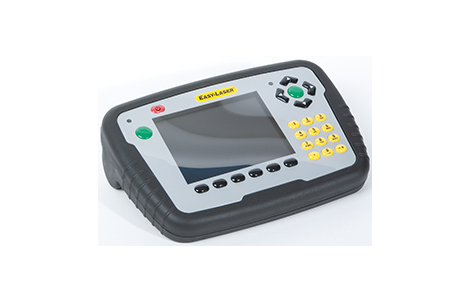

2. 主機顯示單元E51：

u 類型：VGA  5.7”彩色屏幕，中文界面

u 顯示精度：0.001mm

u 電源管理：無間斷電源管理系統

u 內置電池：大容量鋰離子充電電池

u 工作溫度：－10 ~ 50℃

u 接口：USB電纜接口

u 無線連接：ClassI藍牙連接技術

u 存儲：大于10000條測量數據

u 輔助功能：計算器，單位轉換器

u 防護等級：IP Class 65

u 制作材料：氧化鋁/ABS工程塑料

u 篩選器：0～30級任選（消除測量環境影響，保證測量數據的重復性）

3. 藍牙單元

u  無線連接：ClassI藍牙連接技術

u  工作溫度：－10~50℃

u  防護等級：IP66，IP67

u  外殼材料：ABS

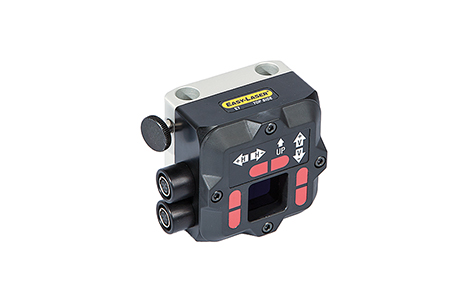

4. 同心度測量探測器E7

u  接收器類型：雙軸PSD 20×20mm

u  測量精度：0.001mm

u  測量誤差：±1%

u  傾角計精度：0.1°

u  溫度傳感器：±1℃

u  工作溫度：－10~50℃

u  防護等級：IP66，IP67

u  內置電池：鋰電池

u  材質：鋁合金

5. 激光發射器D75：

u 制作材料：氧化鋁

u 激光類型：半導體激光器

u 激光波長：635－670nm，紅色可見光

u 激光安全等級：2級

u 激光輸出功率：<1mW

u 激光束直徑：6mm

u 測量距離： 40米

u 電池供電： 連續使用 24小時
